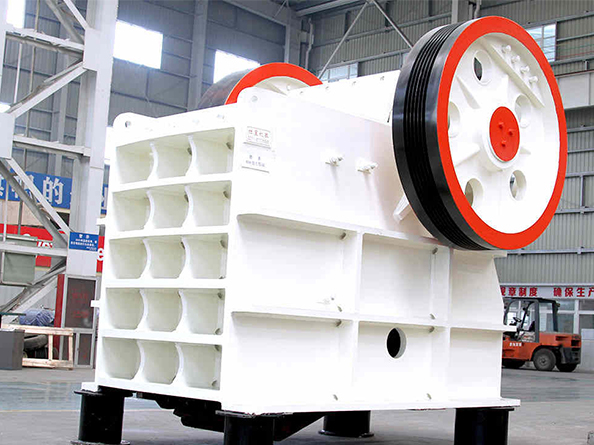

颚式破碎机

颚式破碎机简称颚破，也叫颚式破石机、颚式碎石机，是出现较早的一款破碎设备，用于抗压强度在147-245MPa的各种矿石与大块物料破碎，因其构造简单、智能化程度高、工作可靠、维护和检修容易以及生产和建设费用比较少，现在仍然广泛地应用在冶金、化工、建材、交通等工业部门，同时颚式破碎机厂家一直不断创新升级，有新型德版颚式破碎机、CJ欧版颚破机等系列推出。

颚式破碎机应用行业

应用范围：冶金、矿山、化工、水泥、建筑、耐火材料及陶瓷等工业部门。

物料：抗压强度不高于300MPa的矿石、岩石、矿渣等。

颚式破碎机工作原理

颚式破碎机工作方式为曲动挤压型，工作原理是：电动机驱动皮带和皮带轮，通过偏心轴使动颚上下运动，当动颚上升时，肘板与动颚间夹角变大，从而推动动颚板向固定颚板接近，与次同时，物料被压碎或劈碎，达到破碎的目的；当动颚下行时，肘板与动颚夹角变小，动颚板在拉杆、弹簧的作用下，离开固定颚板，此时已破碎物料从破碎腔下口排出。随着电动机连续转动而破碎机动颚作周期运动压碎和排泄物料，实现批量生产。

颚式破碎机性能特点

1、整体钢架底座：采用飞轮设计，有效减少震动，机器运转更平稳，同时电机座和主机一体化结构，使安装更加简便，节约占用空间、降低使用成本。

2、破碎效率更高：破碎腔深而且无死区，提高了进料能力与产量，其破碎比大、成品粒度均匀、粒型好，全新自动控制系统，实现一键式调整。

3、动颚质量可靠：颚式破石机结合40年破碎行业工程案例经验联合设计、技术先进，选用高耐磨齿板制造，耐用效能高，使用寿命长，而且动颚总成采用高质量的铸钢件构成，更加牢固可靠。

4、排料调整方便：破碎腔采用对称“V”形结构，使实际进料口宽度与名义进料口宽度相一致，更利于快捷方便的调整排料口，其中设备还装有楔块排料口调整装置，更简单、安全和快捷。

颚式破碎机产品结构组成

（1）偏心轴：偏心轴经锻打热处理，强度更高，通过能力更大；两端配备超大轴承，承载能力强，坚固耐用。

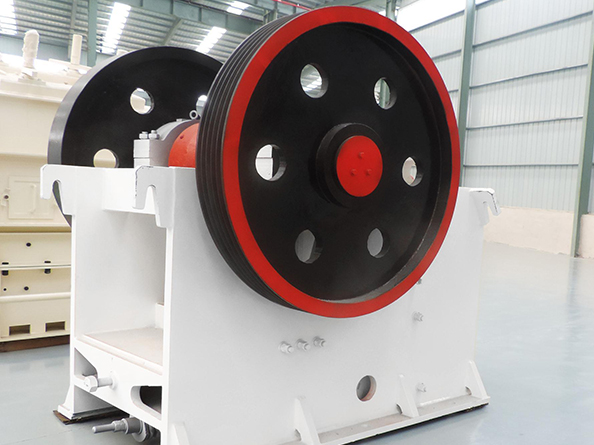

（2）飞轮：经过多次计算设计，有效平衡偏心运转产生的不平衡力；与配重紧密配合，降低振动等级，运转更加平稳可靠。

（3）机架：E型机架，合理分配加强筋，加强机器强度和稳定性，运转振动小、噪音低；边护板螺栓固定系统，方便快捷。

（4）颚板：曲线形优化，提高产能，降低磨损；锰钢合金，增加厚度，坚固耐用，上下对称，可对调二次使用。

（5）轴承座：优化结构，运转更稳定，减少因变形对轴承的伤害；特殊放置方式，有效消除破碎分力。

（6）调整装置：调整装置配备了液压缸或螺杆，排料口调节方便快捷。

（7） 润滑系统：集中润滑系统，采用通用润滑连接头，效能高快捷；迷宫密封，能有效阻止灰尘。

（8） 破碎腔型：优化设计，精确偏心距计算，合理动颚运动轨迹设计，产量提高30%-50%。

颚式破碎机技术参数
